$39.95
Qty

Replacement Hardware Kits for the Big Sucker™ Stage 2 Air Cleaner Series. Each hardware kit includes genuine Big Sucker® hardware and gaskets for Stage 2 Intakes

  • Includes necessary hardware & gaskets included with Stage 2 Big Sucker™ Air Cleaners
  • Be sure to choose the proper fitment / application
  • These kits are used for replacement parts or service intervals
  • Fitment: Arlen Ness® Stage 2 Big Sucker™



warning California Prop 65: Learn More
Kit Components (BOM)

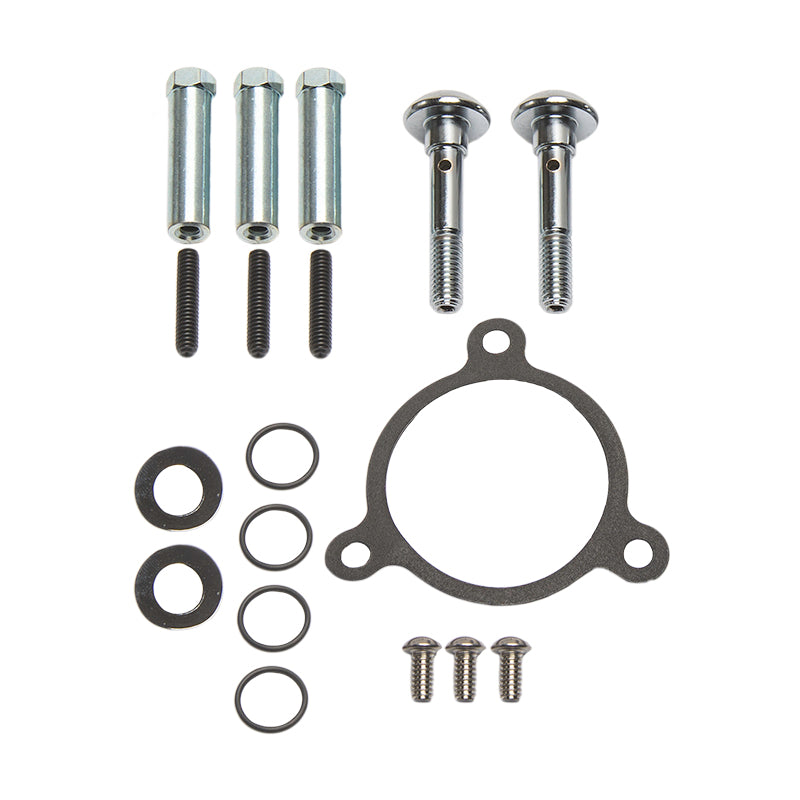

602-018 - 08-16 FLT / 16-17 SOFTAIL & FXDLS (FBW)

Banjo Bolt: 18-500-10 (2)

Backing Plate Shaft: 18-500-6 (3)

Throttle Body Gasket: 18-510-2 (1)

Washers: H-023-2 .940 O.D. .510 I.D. (2)

Banjo Bolt O-Ring: H-024-4 (4)

Set Screw: H-416B 1/4-20x1-1/4 (3)

Button Head: H-839S 1/420x1/2 (3)

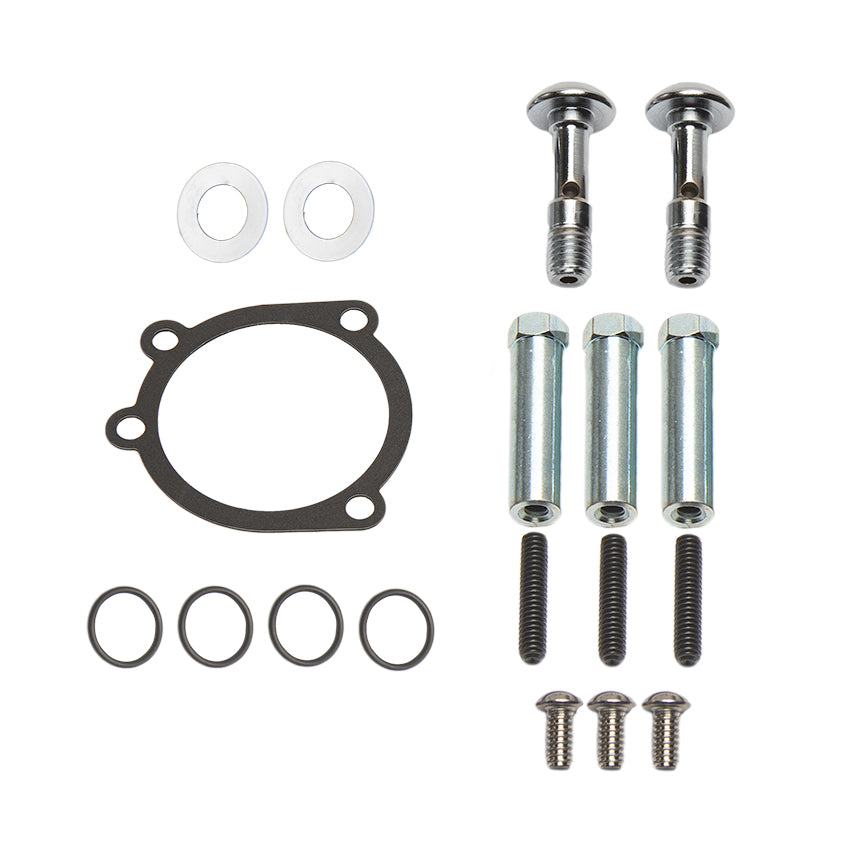

602-017 - 2000-2017 Twin Cam (Cable)

Banjo Bolt: 18-500-10 (2)

Throttle Body Gasket: 18-500-5 (1)

Backing Plate Shaft: 18-500-6 (3)

Washers: H-023-2 .940 O.D. .510 I.D. (2)

Banjo Bolt O-Ring: H-024-4 (4)

Set Screw: H-416B 1/4-20x1-1/4 (3)

Button Head: H-839S 1/420x1/2 (3)

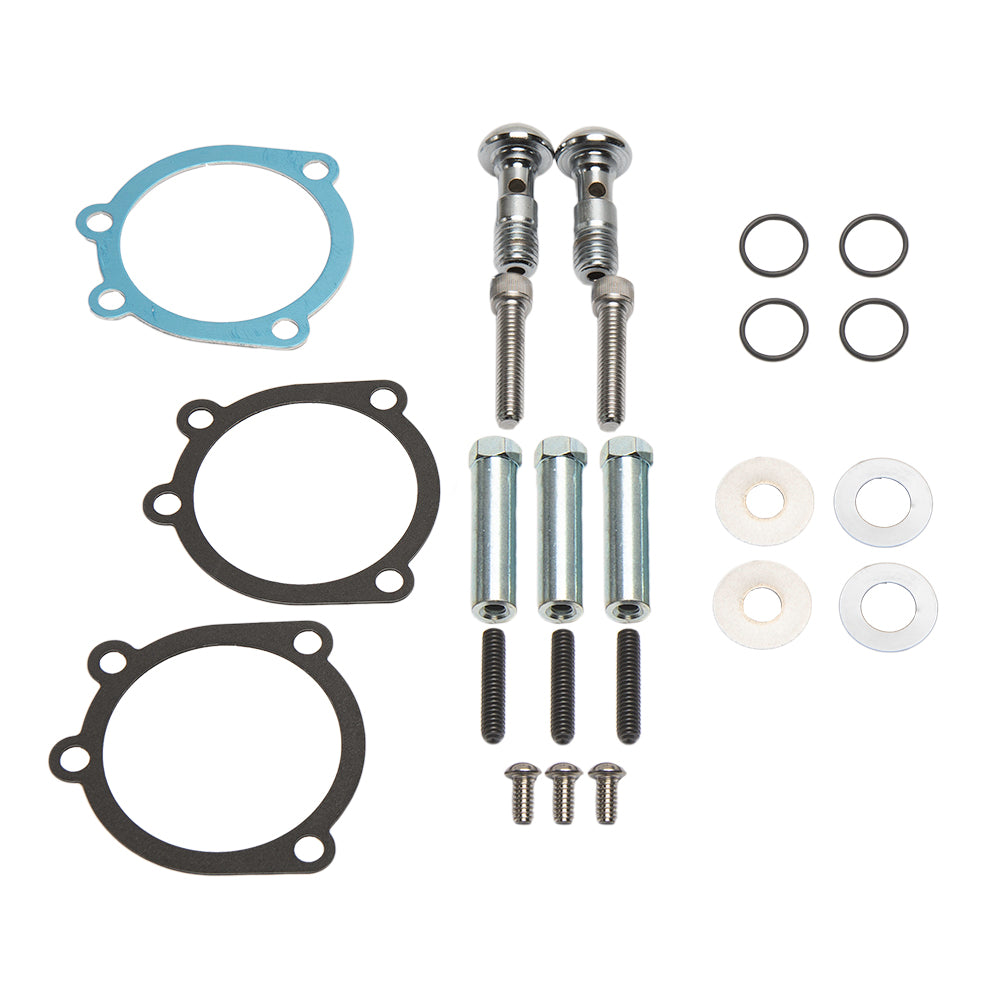

602-014 1988-Up Sportster

Big Sucker Spacer - 18-492-2 (1)

Big Sucker Bolt - 18-492-3 (2)

Throttle Body Gasket - 18-500-5 (1)

Backing Plate Shaft - 18-500-6 (2)

Washers: H-023-2 .940 O.D. .510 I.D. (2)

Banjo Bolt O-Ring: H-024-4 (4)

Washers: H-363S .925 O.D. .322 I.D. (2)

Set Screw: H-416B 1/4-20x1-1/4 (3)

Socket Cap: H-686C 5/16-18 x 1-1/2

Button Head: H-839S 1/420x1/2 (3)

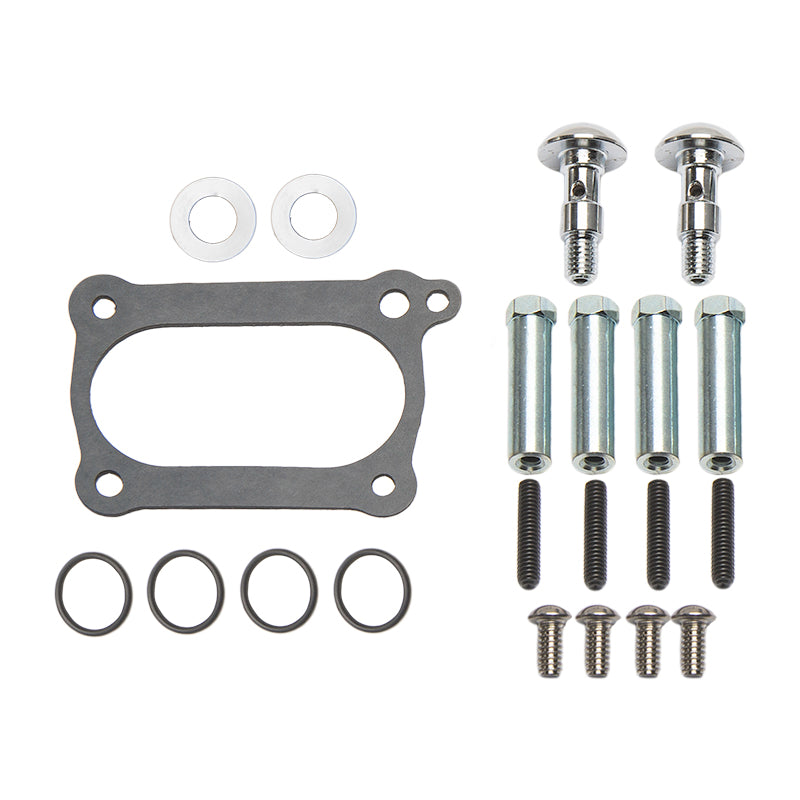

602-016 - 1999-2001 Fuel Injected

Banjo Bolt: 18-492-3 (2)

Throttle Body Gasket: 18-498-1 (1)

Big Sucker Bolt: 18-500-3 (2)

Backing Plate Shaft: 18-500-6 (4)

Washers: H-023-2 .940 O.D. .510 I.D. (2)

Banjo Bolt O-Ring: H-024-4 (4)

Set Screws: H-414B (4)

Button Head: H-839S 1/420x1/2 (3)



602-015 - 1993-1999 Evo

Throttle Body Gasket: 18-500-5 (1)

Backing Plate Shaft: 18-500-6 (3)

Big Sucker Bolt: 18-505-2 (2)

Washers: H-023-2 .940 O.D. .510 I.D. (2)

Banjo Bolt O-Ring: H-024-4 (4)

Set Screws: H-414B (4)

Button Head: H-839S 1/420x1/2 (3)
